Что такое балансировочный клапан?

Это вид регулирующей арматуры для трубопроводов. Его принцип работы основан на изменении положения затвора в зависимости от гидравлического сопротивления. Такой механизм регулировки широко используется в системах отопления, горячего водоснабжения и охлаждения.

Типы клапанов

Ручные клапаны. Позволяют измерить расход рабочей жидкости с использованием специального прибора. Обеспечивают точную регулировку изделия.

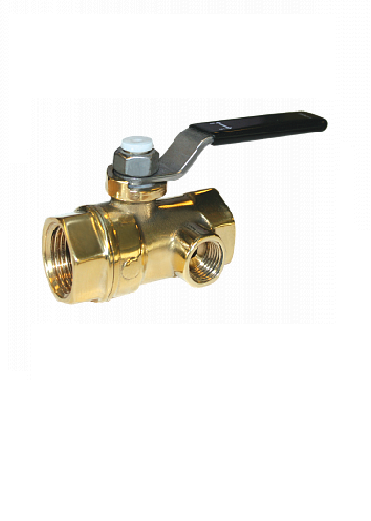

Автоматические клапаны (используются попарно). Представляют собой систему из двух взаимосвязанных кранов. Один из них устанавливается на подающем трубопроводе, а другой – на обратном. Эти краны поддерживают заданное изменение давления с использованием специального капилляра. Позволяют разделить систему на независимые зоны, обеспечивают поэтапное включение и выключение всей линии.

Балансировочные клапаны могут работать с различными средами, такими как вода, пар, раствор гликоля. Их классифицируют по месту установки (байпасный, обратный или подающий трубопровод) и по типу объекта (частный дом, многоквартирный дом, общественное здание).

Ручные клапаны имеют преимущества по сравнению с автоматическими:

Дешевле, надежнее. Ремонтопригодны.
Легко регулируются и балансируются.
Подходят для различных сред и настроек в системах отопления.

Принцип работы ручного балансировочного клапана

Принцип работы основан на вращении вентильной рукоятки вручную. При повороте крутящий момент передается золотнику через шпиндель, что приводит к его поступательным движениям. Эти движения изменяют положение золотника и, следовательно, проходное сечение трубопровода.

Балансировочный клапан функционирует в двух режимах:

Режим балансировки: Золотник находится в промежуточном положении. Перемещение затвора происходит при увеличении давления, а возвращение в исходное положение – при его нормализации.
Режим перекрытия: Золотник полностью закрывает проходное сечение, останавливая поток рабочей среды. Герметичность перекрытия обеспечивается за счет специальных уплотнителей, расположенных между затвором и седлом.

Как выбрать балансировочный клапан?

Хотя диаметр трубы является основным критерием выбора, ограничение только этим параметром может привести к неэффективной работе системы. Следует учесть следующие параметры:

Рабочая среда: Гликоль или вода.
Назначение: Ограничение расхода или регулировка давления.
Способ соединения: Муфта, резьба, фланец.
Суммарная мощность всех устройств.
Потери давления: Учитывать на местах врезки и участках разветвления.

Перед покупкой необходимо проверить состояние трубопровода, заменить изношенные участки и провести контрольные замеры. Балансирующее устройство должно ограничивать расход теплоносителя с погрешностью не более 5%.
