Смотровые стекла

Что такое смотровые стекла?

Это устройства, предназначенные для наблюдения за потоком в трубопроводах. Они могут быть установлены как на вертикальных, так и на горизонтальных трубопроводах, обеспечивая полный обзор под различными углами.

Сфера применения

Смотровые стекла находят применение в различных отраслях промышленности и коммунального хозяйства для мониторинга параметров разнообразных сред, таких как холодная и горячая вода, сжатый воздух, пар, сжиженный газ, керамическая грязь, нефть и другие. Смотровые окна широко используются для наблюдения за состоянием холодильного оборудования, котлов и транспортных линий.

Конструкция и материалы

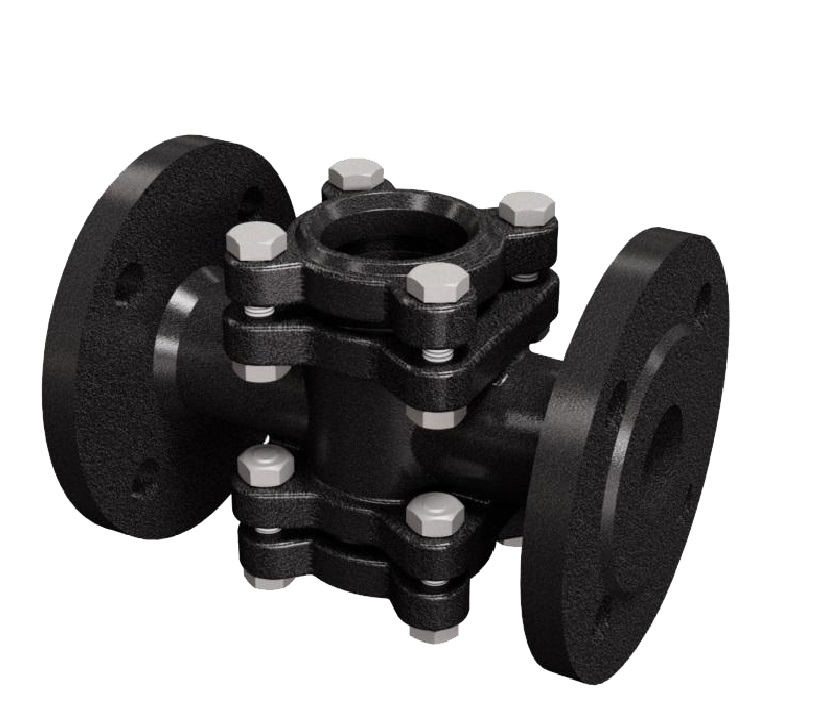

Фланцевое смотровое стекло для трубопроводов представляет собой конструкцию с металлическим каркасом из стали, латуни или чугуна. Внутри этого каркаса размещена стеклянная трубка, окруженная двумя втулками, облицованными шайбами из политетрафторэтилена. Для изготовления стеклянной трубки используется боросиликатное стекло, обладающее высокой устойчивостью к перепадам температур и агрессивным средам. Втулки из ПТФЭ предотвращают попадание жидкости на стеклянные стенки, боросиликатное стекло обладает низким коэффициентом теплового расширения, а шайбы служат прокладками при монтаже в трубопровод. Продуманная конструкция минимизирует напряжение и вибрации, возникающие в корпусе при транспортировке потока.

Боросиликатное стекло проходит специальную закалку. Это делает смотровой глазок жаропрочным, обеспечивая его способность выдерживать температуры до +300 °C без деформации и трещин. Каждое закаленное стекло проходит испытания перед отправкой потребителю, включая проверку соответствия размерам, способность работать под давлением и измерение коэффициента светопропускания.

Преимущества

• Мониторинг работы конденсатоотводчиков для предотвращения попадания пролетного пара на трубопровод;
• Своевременное обнаружение засоренных и заблокированных участков трубопровода;
• Выявление неисправностей в работе фильтров, запорной арматуры и другого оборудования;
• Отслеживание наличия конденсата в трубопроводе.

Как выбрать?

При выборе нержавеющего смотрового стекла важно учесть следующие основные характеристики:

• Диаметр (DN) - от 15 до 100 мм, в зависимости от диаметра трубопровода.
• Рабочее давление (PN) - от 16 до 40 бар, в зависимости от давления транспортируемой среды.
• Тип присоединения. Стандартное присоединение - фланцевое.
