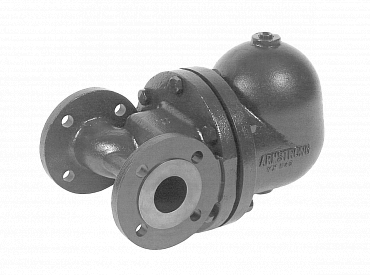

Конденсатоотводчики поплавковые

Что такое поплавковый конденсатоотводчик?

Конденсатоотводчик – это устройство, которое соединяет конденсатную систему с системой пароснабжения. Его основная задача заключается в эффективном удалении конденсата и воздуха из паровых систем и установок без потери пара. Существует несколько типов таких устройств, но поплавковые конденсатоотводчики наиболее распространены на рынке.

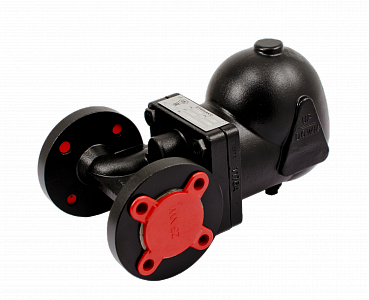

Поплавковый конденсатоотводчик с фланцевым соединением выполняет следующие функции:

1. Удаляет излишнюю влагу из систем конденсации пара.
2. Убирает влагу из пневмосистем, где она может накапливаться при подготовке сжатых воздушных потоков.

Почему появляется конденсат и зачем его отводить

Конденсат образуется в трубопроводах из-за потери тепла пара в теплообменниках и при прогреве труб, где пар превращается в воду. Чтобы избежать гидравлических ударов и повреждений системы, конденсатоотводчики используются для удаления конденсата из трубопроводов. Такие устройства размещают в наиболее низких точках трубопровода, где обычно собирается конденсат .

Принцип работы

Стандартный поплавковый конденсатоотводчик состоит из следующих основных компонентов:

• Поплавок.
• Биметаллического элемента (воздухоотводчика).
• Седла затвора.
• Штока затвора.
• Затвора.
• Фильтра.
• Трубки для отвода воздуха.

Принцип работы этого устройства основан на разнице в плотности конденсата и пара. В отсутствие конденсата поплавок находится в нижнем положении, и регулирующий шток затвора остается в покое. Биметаллический воздухоотводчик сжат, обеспечивая выход поступающего воздуха.

При поступлении пара в устройство и повышении температуры до 90 °C биметаллический элемент компенсирует это изменение, что приводит к открытию/закрытию затвора исключительно поплавком. Поднимаясь вместе с уровнем конденсата, поплавок открывает затвор. Верхнее пространство устройства используется для откачивания инертных газов и воздуха. После уменьшения объема конденсата или его полного исчезновения, поплавок опускается и закрывает затвор.

Сфера применения

• Высокопроизводительные теплообменники.
• Системы распределения пара.
• Высокотемпературные параллельные трубопроводы.
• Системы дренажа паропроводов.

Преимущества поплавковых конденсатоотводчиков

• Универсальное использование во всех процессах.
• Высокая производительность.
• Устойчивы к колебаниям давления.
• Работают стабильно при любых значениях расхода конденсата.
• Стабильный отвод конденсата независимо от температуры и давления.
•  Высокая пропускная способность по сравнению с другими типами конденсатоотводчиков.
• Простота обслуживания и возможность ремонта без необходимости высококвалифицированного персонала.

Недостатки

• Возможность замерзания в открытом положении при установке вне отапливаемых помещений, требуется термозащита.
• Восприимчивость к гидравлическим ударам.
• Ограничение максимального давления (до Ру 40).

Варианты конструкций

• ADCA (серия IB30) - Рекомендован для систем среднего и высокого давления с дискретным отводом конденсата и встроенным фильтром.
• ADCA (серия IB35) - Подходит для систем среднего и высокого давления, оборудован встроенным фильтром и дискретным отводом конденсата.
• ADCA (серия IBB12) - Рекомендуется для систем среднего и высокого давления с дискретным отводом конденсата.
• ADCA (серия FLT14I) - Разработан для отвода конденсата низкого и высокого давления и предназначен для установки на теплообменном оборудовании.
• ADCA (серия FLT17) - Применяется для отвода воздуха и других неконденсируемых газов в системах среднего и высокого давления.
• ADCA (серия FLT22) - Подходит для отвода конденсата низкого и высокого давления и предназначен для установки на теплообменном оборудовании.
• ADCA (серия FLT32) - Разработан для отвода паровых пробок SLR в системах среднего и высокого давления.
